　　一、概述
　　35kV大截面电力电缆和66kV、110kV及以上电压等级的电力电缆均为单芯电缆。随着用电负荷的增加和城市电网的发展，单芯电缆被大量采用。；さバ镜缋掳踩诵械牡缋禄げ惚；て鞯氖褂靡苍嚼丛狡毡。

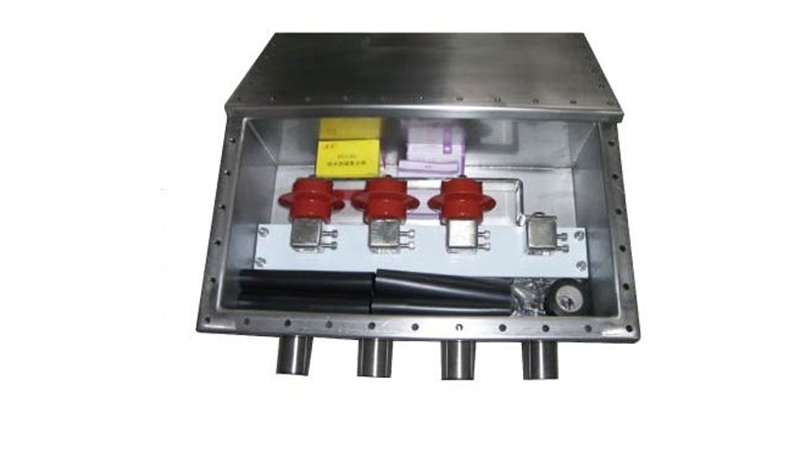

　　为更好的适应市场的需求，方便用户现场安装使用电缆护层；て，我公司开发了电缆接地箱，分为电缆护层直接接地箱、；そ拥叵浜徒徊婊チ；そ拥叵涞燃钢中问。接地箱外壳选用优质304不锈钢，耐腐蚀能力强；同时采用密封防水设计，可在电缆沟、户外杆塔、墙壁上安装，安装方式灵活，使用安全简便，外型美观。目前，我公司接地箱系列产品已广泛应用于全国各个电力系统，取得了良好的运行经验。
　　二、产品用途
　　装置连接于电缆护层与地之间。
　　电缆护层直接接地箱，内部含有连接铜排、铜端子等，用于电缆护层的直接接地。
　　电缆护层；そ拥叵浜偷缋禄げ憬徊婊チ拥叵淠诤缋禄げ惚；て鳌⒘油拧⑼俗拥，用于电缆护层的；ず徒徊婊チ拥。

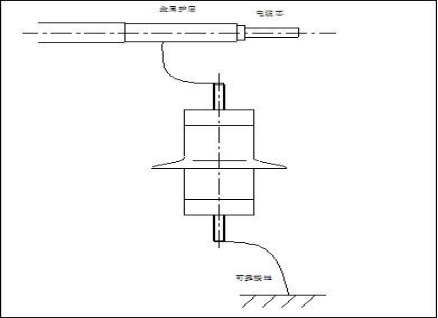

图三：接地箱接线原理图

三、产品型号说明

 电缆护层接地箱

　　电缆接地箱类别：ZJJD-电缆护层直接地地箱
　　BHJD-电缆护层；そ拥叵
　　JHJD-电缆护层交叉互联；そ拥叵
　　四、使用条件
　　1、环境温度-45℃～+55℃；
　　2、海拔不超过2000m；超出2000m可根据实际情况特制；
　　4、长期施加的工频电压不得超过；て鞒中诵械缪；对有间隙产品，安装点短时工频电压升高不得超过；て鞫疃ǖ缪；
　　5、长期使用于异常条件，；て餍杼乇鹬谱，定货时应说明.
　　五、外形及安装尺寸

　　六、使用须知
　　接地箱整体采用密封设计，对环境条件要求不高，可以安装于电缆沟、电缆井、杆塔上等
　　1、电缆接地箱是；さ缋禄げ愕淖ㄓ米爸，避免雷击及感应过电压对电缆护层的危害。
　　2、电缆接地箱安装于电缆护层与地之间。连接导线应能耐受；て鞯牟醒，且连接回路应尽可能短。装置须可靠接地。
　　3、本产品不能长期吸收超出耐受能力的工频过电压。
　　4、作为可选项，本品可增设动作计数器。用户可根据需要选用，在订货时指明。
　　5、产品安装时，先打开电缆护层；は涞母亲，将连接电缆金属护套的引接线及接地线穿入电缆护层；は涞慕吖苣，压接接线端子,套好热缩管，用螺栓连接接线端子；然后绕包橡胶自粘带，加热收缩热缩管，使接地箱的进线口与进线电缆处密封可靠；最后，盖上接地箱盖子，用螺钉拧紧密封。
　　6、接地箱外形与安装尺寸以实际货物为准。
　　7、；そ拥叵浜徒徊婊チ拥叵渫度朐诵1年之后，应对；て髯鲈し佬允匝，实验项目有：
　。1）直流1mA电压测量：
　　在；て髁蕉耸┘又绷鞯缪梗ㄖ绷鞯缪沟穆龆淮笥±1.5%），待流过；て鞯缌魑榷ㄓ1mA后，读出电压数值，此值不得小于表一中规定的直流参考电压值；
　。2）绝缘电阻试验：
　　用2500伏摇表检测；て鞯木档缱。其绝缘电阻值不作规定，但每次所测结果应相互接近，不应有短路，接触不良或短路现象
　　七、订货条件
　　订购电缆接地箱时请告知：
　　1、接地箱类型（直接箱、；は浠故墙徊婊チ洌；
　　2、电力电缆的额定电压等级，或对电缆护层；て骶咛逍阅懿问；
　　3、电缆屏蔽层与接地箱之间接地电缆的外径和导体截面积
　　4、；は涫欠裥枰錾杓剖；
　　5、直接箱是否需要监测电缆屏蔽层接地电流；
　　6、订货数量及交货时间。
　　如用户有特殊要求应在订货时提出。
　　八、如版本更改，恕不另行通知
